仪器组成

1、计算机：处理器：第12代英特尔i5处理器  睿频4.4Ghz (12核心，16线程) 18 MB 英特尔智能缓存

              显卡：英特尔 Iris Xe Graphics eligible

              DDR5：标配双通道16GB(2*8GB)

              500GB NVMe SSD 显示器 27寸

2、培养皿送入组件及回收组件：单体组件可储存培养皿设备数量30个，可全程根据指令智能自动下放及回笼培养皿，无需人工辅助。收纳方式：阶梯升降式

3、清洗组件：清洗槽采用毛刷方式

                  挑针消毒使用加热高温消毒

                    操作室消毒系统采用使用紫外灯

4、自动开合盖装置：自动追踪定位培养皿，使用气动吸盘准确开、合培养皿盖，全程自动智能。

5、自动升降锁紧夹具：含5个挑针模块，升降锁紧电机气缸、每个模块单独指令运动工作，根据设备指令机械运动模块带动挑针模组完成单独、并列菌种挑选、培养皿划线。

6、挑针：材质：医用316F

7、自动识别装置：可自动识别手写编号，要求手写编号字迹清晰，必须按如下格式书写：1 - 0，1 - 1，2 - 0 ，10 - 2 等。

8、机械臂+移动集成模组：订制动力轴臂集成系统，减少机械硬件空间并与图像抓取识别系统集为一体，活动范围广，图像扑捉迅速准确清晰。

                                      精度：正负 0.025mm

仪器结构

                                                图一

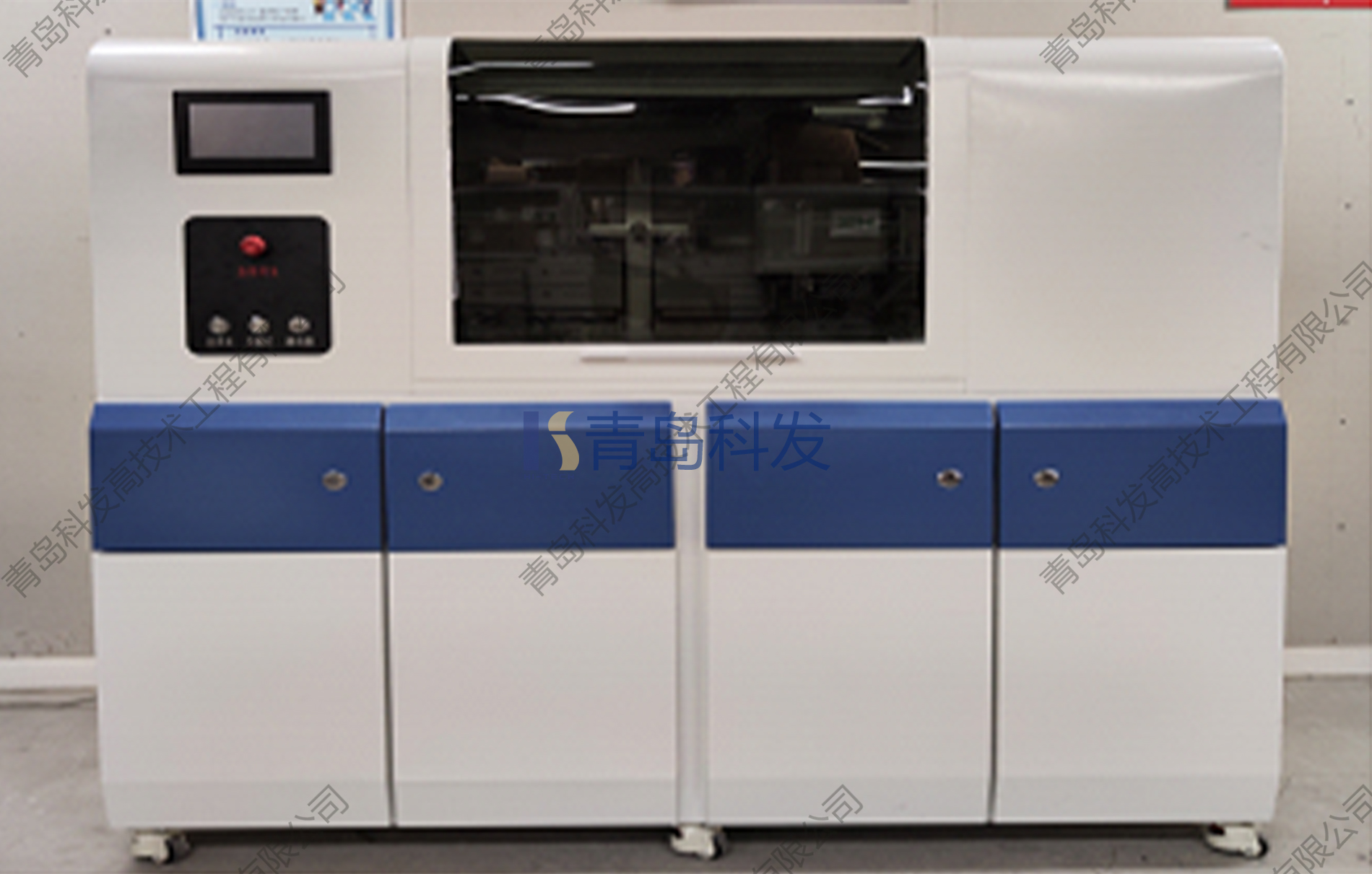

设备为集成式一体、可外接延伸功能，分为下料仓、工作仓及收集仓，底部为电器区域，附带电脑及手持IPAD。

                          图二

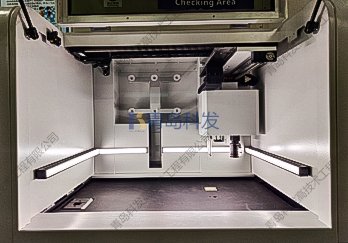

吸盘、升降杆、光源相机及机械臂及挑针等结构位于工作仓。喷码机安装于工作仓滑动底板上，喷码控制器与电器件置放于一起。

                     图三

金属触摸式操作屏及灭菌灯、总开关（如图三）、急停按钮（图四）皆位于设备表面左端面，集成功能于一体，方便人工操作。

                    图四

软件界面

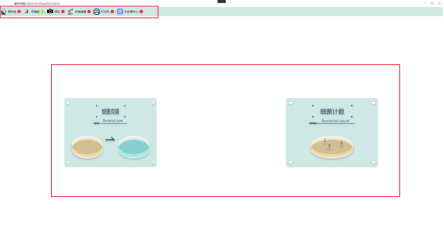

首页

原料仓：红色表示缺料、绿色表示正常

存储仓：红色表示缺料、绿色表示正常

相机：红色表示掉线、绿色表示正常

机械装置：红色表示掉线、绿色表示正常

打印机：红色表示掉线、绿色表示正常

AI处理中心：红色表示掉线、绿色表示正常

（软件开启时，系统整体自检，全部为红色）

菌种克隆

a）选择【菌种克隆】

b）首次运行创建方案，点击【新建方案】输入方案名称（名称任意字符都可以，尽量通俗易懂），点击【保存方案】

c）在选择菌种标题下选择克隆菌种名称

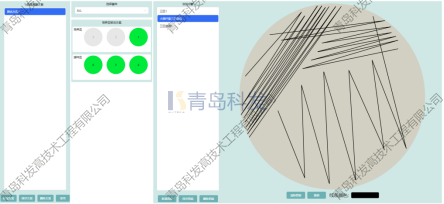

d）在培养皿移动方案中选择培养皿移动顺序，培养皿表示带有细菌培养皿，系统默认位置1。接种皿表示为无菌培养皿，可以点击4，5，6选择对应位置是否有接种皿放置，绿色表放置培养皿，灰色表示空。

e）点击【新建图案】输入图案名称，点击【确定】

在图案的圆形范围内绘制图形。

鼠标左键按下表示绘制开始

鼠标右键按下表示本段曲线绘制结束

整体图案绘制结束点击【保存图案】

也可以根据喜好选择曲线颜色

f）参数设置完毕点击【保存图案】【使用图案】

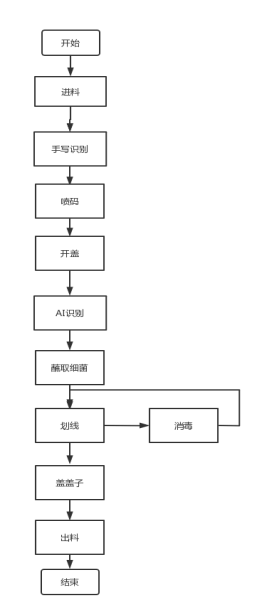

g）点击【开始执行】

菌种计数

a）选择【菌种计数】

b）选择计数菌种名称

c）点击【开始计数】

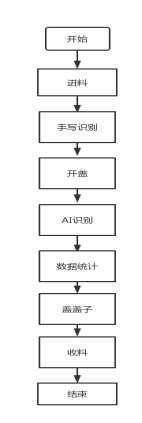

d）运行流程图
